Einbau USB-Ladedosen Hochschrank
Um das Laden von USB-Geräten zu ermöglichen, wenn man sich im Hochbett befindet, bietet es sich an, entsprechende Ladedosen in den Hochschränken zu verbauen.
Diese gab es in früheren Baujahren schon ab Werk. Unser Nugget (Baujahr 2022) hat diese leider nicht.
Hier ein paar Notizen zum Einbau.

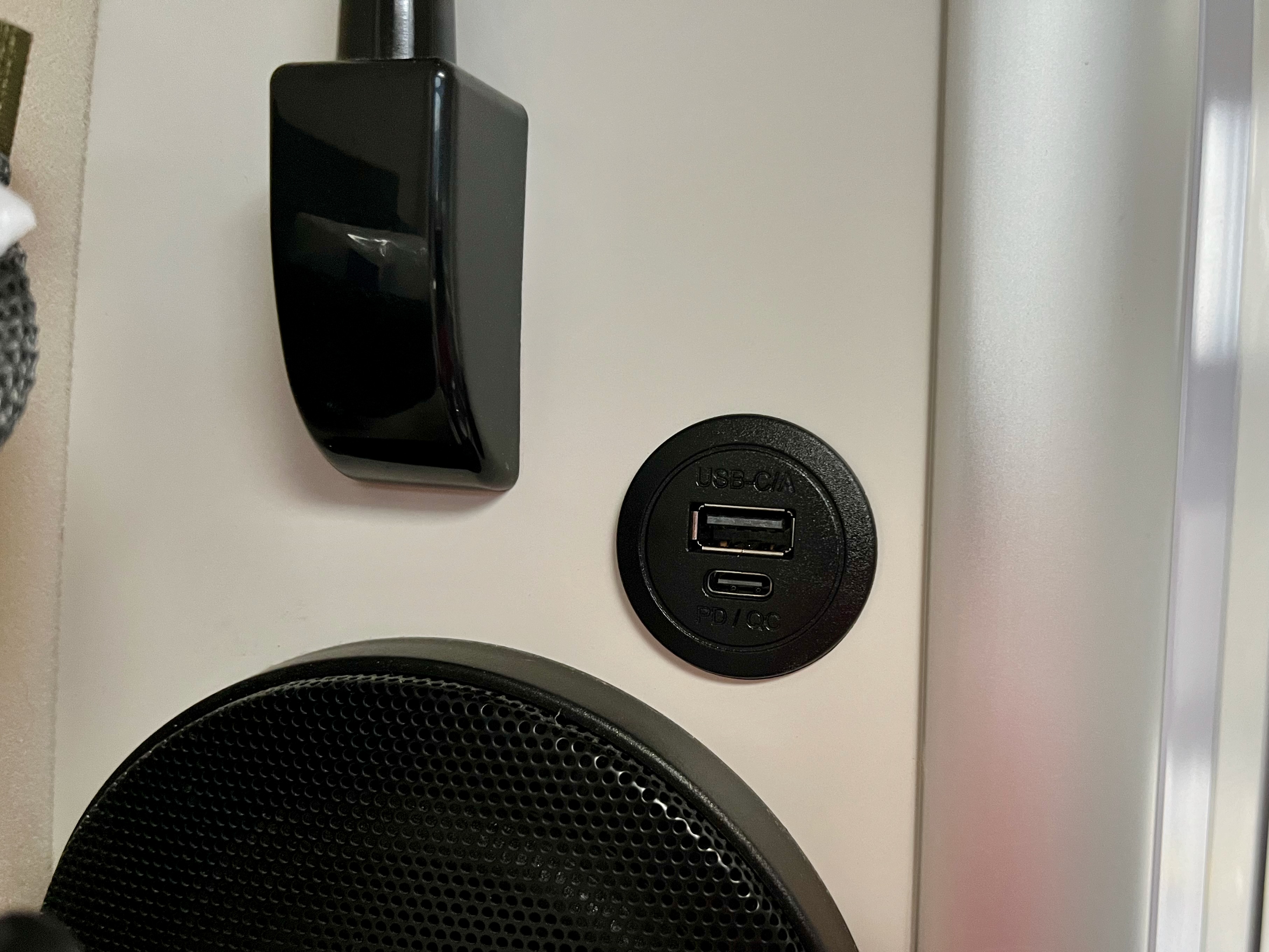

USB Buchse Front
Benötigte Teile
- USB Ladedosen, bei uns: ProCar Power USB-C/A Steckdose PD/QC
- Lötkolben, Lötzinn
- Kabel
- Isolierband
- Schrumpfschlauch
- 28mm Bohrer
Einbau
- existierenden Stecker und Buchse der Stromversorgung der Leselampe aus dem Kabelkanal „befreit“
- Steckverbindung der Leselampe und Zuleitung getrennt
- Batteriehauptschalter unter der Küche auf „Aus“ gestellt
- eine blanke Stelle in der Zuleitung zum Stecker hergestellt, durch abisolieren einer ca. 3 cm breiten Stelle (Zuleitung verwendet, da diese einen höheren Leitungsquerschnitt besitzt)
- eine Stelle für die USB-Buchse ausgesucht und dann ein Loch in den Schrank gebohrt
- USB-Buchse eingeschoben und mit der mitgelieferten Mutter befestigt

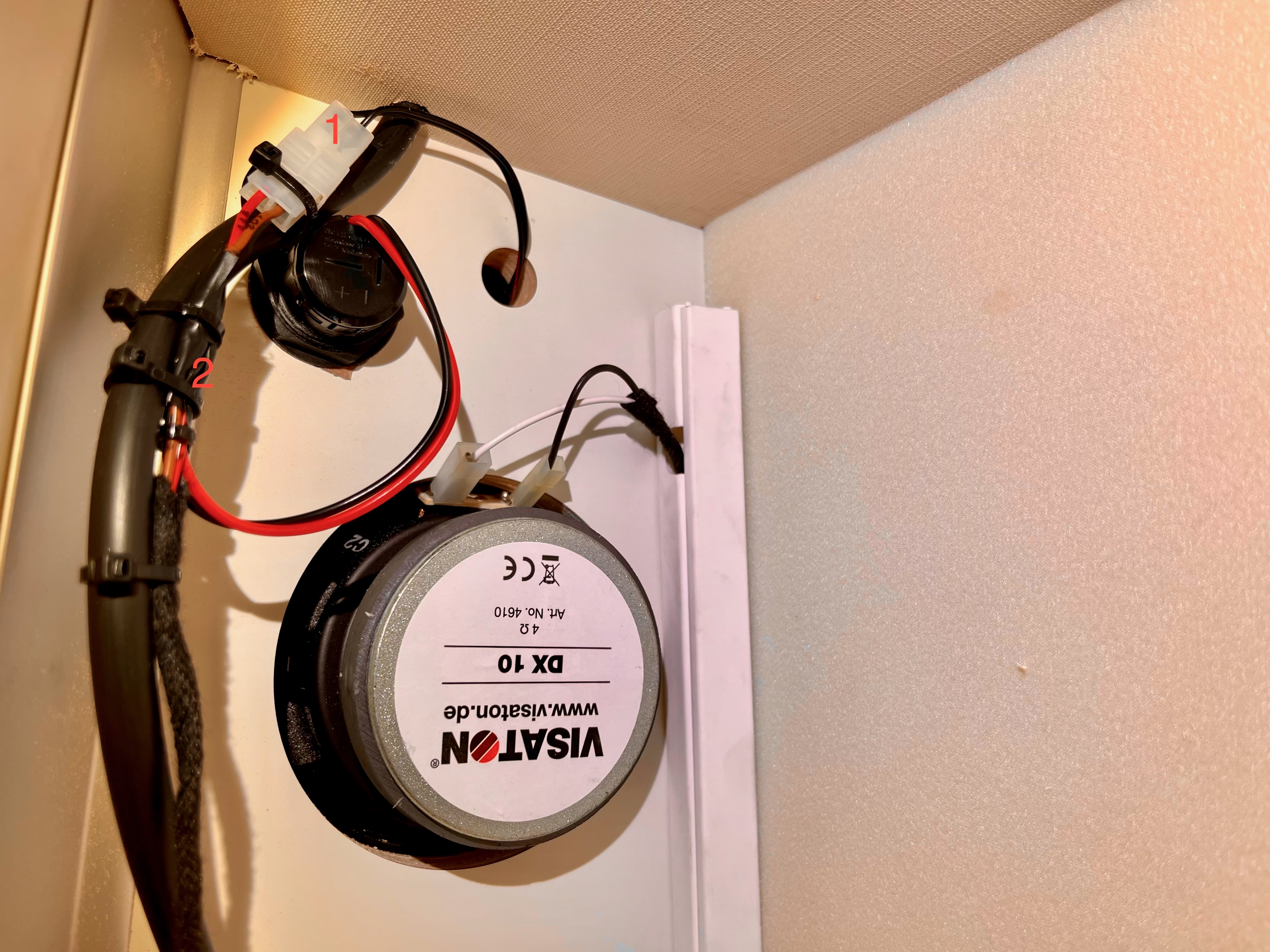

- die Leitung „rot“ der USB-Buchse an die blanke Stelle der roten Ader der Zuleitung gelötet, mit Isolierband ummantelt
- die Leitung „schwarz“ der USB-Buchse an die blanke Stelle der braunen Ader der Zuleitung angelötet, mit Isolierband ummantelt
- kurzer Test, geht 🥳
- im Schrank auf der Fahrerseite den gleichen Schritten gefolgt, außer:
- die Leitung der USB-Buchse verlängert (per Lötverbindung und Schrumpfschläuchen), um die Verbindung zur Zuleitung und die Verlegung zu vereinfachen
- Steckverbindung Leselampe – Zuleitung wiederhergestellt, neue Kabel und Verbindungsstelle per Kabelbinder befestigt

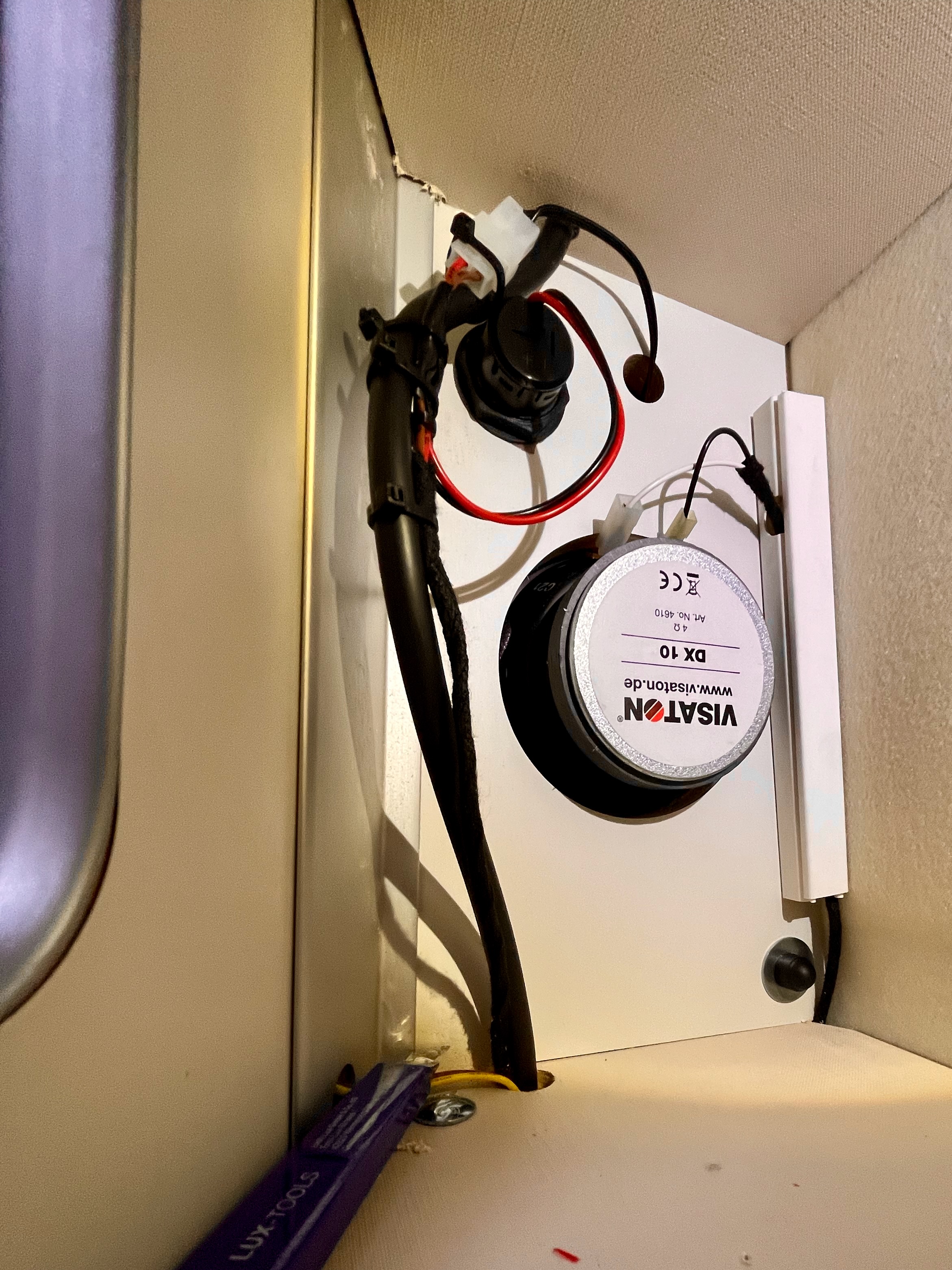

Finale Ansicht
